Le capteur de température du liquide de refroidissement est une petite pièce, mais il pilote des fonctions essentielles du moteur: injection, ventilateur, gestion du ralenti et affichage au tableau de bord. Dans cet article, je vous montre où le trouver le plus souvent, comment le reconnaître sous le capot, quels symptômes doivent alerter et comment décider s’il faut le tester ou le remplacer.
Les repères essentiels à garder en tête
- Le point de départ le plus fiable est souvent le boîtier de thermostat, la culasse ou le bloc moteur.
- La sonde est en général un petit élément vissé avec un connecteur électrique, à ne pas confondre avec le thermostat.
- Des symptômes comme une jauge instable, un ventilateur qui tourne mal ou une surconsommation orientent vers un défaut.
- Un contrôle sérieux passe par une inspection visuelle, un lecteur OBD ou un multimètre, moteur froid si possible.
- La pièce seule coûte souvent peu cher; la facture dépend surtout de l’accès et de la purge éventuelle du circuit.
Où la sonde se cache le plus souvent
Sur la plupart des voitures, je commence toujours par suivre la grosse durite supérieure du radiateur jusqu’au moteur. Le capteur de température du liquide de refroidissement est très souvent placé sur le boîtier de thermostat, sur la culasse ou dans un passage de liquide de refroidissement proche de la sortie d’eau. C’est logique: à cet endroit, la mesure est rapide et suffisamment représentative pour le calculateur.
Son emplacement exact varie selon le moteur, mais quelques zones reviennent sans cesse. Quand on connaît ces repères, on gagne du temps et on évite de démonter des pièces inutiles. Voici les configurations les plus courantes:
| Emplacement | Ce que je cherche | Pourquoi c’est fréquent |
|---|---|---|
| Boîtier de thermostat | Une sonde vissée avec un connecteur électrique, souvent près de la durite supérieure | La température y remonte vite vers le calculateur, ce qui améliore la gestion moteur |
| Culasse ou bloc moteur | Un capteur monté dans un passage de liquide, parfois un peu caché derrière l’admission | La mesure est directe et très utile pour piloter l’injection et le ventilateur |
| Sortie d’eau ou module de refroidissement | Un ensemble plastique plus moderne, parfois avec plusieurs capteurs | Les architectures récentes intègrent davantage de fonctions dans un seul module |
| Radiateur ou partie avant du circuit | Un thermocontact ou un capteur lié au ventilateur plutôt qu’à l’ECU | Certains modèles séparent la commande du ventilateur et la mesure moteur |
Dans un compartiment moteur encombré, la sonde peut être partiellement cachée par la boîte à air, une durite ou le faisceau électrique. Je pars donc toujours du circuit de refroidissement, puis je remonte vers la zone la plus chaude du moteur. Une fois ce premier repère trouvé, il faut encore éviter une confusion classique: prendre le capteur pour le thermostat ou pour un autre organe du circuit.
Comment la reconnaître sans démonter la moitié du moteur

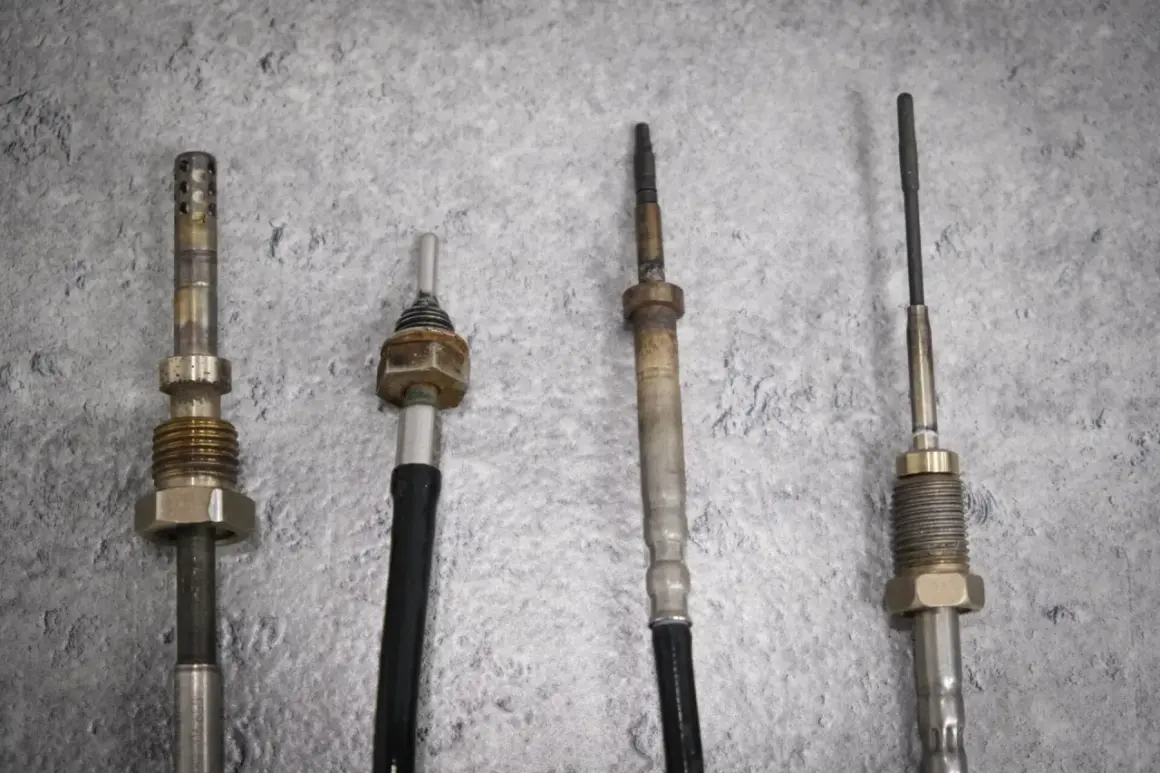

La sonde de température ressemble généralement à un petit élément vissé dans le circuit, avec un corps métallique ou plastique et un connecteur électrique. Selon les modèles, le connecteur peut avoir 1, 2 ou 4 broches. Ce détail est utile, mais il ne suffit pas à lui seul: certains capteurs ont des formes proches alors qu’ils n’ont pas la même fonction.
Sonde, thermostat et thermocontact
Le thermostat, lui, est une vanne mécanique. Il n’a pas de connecteur électrique et il régule la circulation du liquide de refroidissement selon la température. La sonde, au contraire, ne laisse pas passer le liquide comme une vanne: elle mesure la température et envoie une information électrique au calculateur. Si je vois un élément vissé avec un fil, je pense d’abord à une sonde ou à un thermocontact, jamais au thermostat seul.
Lire aussi : Poulie damper bruyante - bruits, diagnostic et prix en France
Quand deux capteurs coexistent
Sur certains véhicules, il existe deux éléments séparés: l’un pour le calculateur moteur, l’autre pour l’indicateur du tableau de bord. C’est une source d’erreur fréquente, parce qu’on croit changer “la sonde de température” alors qu’on remplace uniquement celle du voyant ou de la jauge. Dans le doute, je regarde toujours le schéma du véhicule ou la référence exacte de la pièce avant d’acheter quoi que ce soit.
Une fois la pièce identifiée, la vraie question devient plus concrète: est-ce elle qui provoque les symptômes ressentis, ou un autre élément du circuit? C’est là qu’il faut observer les signaux du moteur avec méthode.
Les symptômes qui orientent vers une sonde défectueuse
Un capteur fatigué ne provoque pas toujours une panne franche. Souvent, il envoie juste une information incohérente, et le moteur compense comme il peut. C’est pour cela que les signes sont parfois diffus, mais plusieurs indices mis ensemble rendent le diagnostic beaucoup plus crédible.
- Jauge de température instable ou qui reste bloquée à une valeur improbable.
- Ventilateur de refroidissement qui se déclenche trop tôt, trop tard ou en permanence.
- Démarrages difficiles à froid, surtout si la gestion moteur croit que le moteur est déjà chaud.
- Surconsommation de carburant, parce que le calculateur enrichit inutilement le mélange.
- Voyant moteur ou mode dégradé, selon la façon dont l’ECU interprète la panne.
Je me méfie surtout des cas où l’aiguille monte et redescend brutalement, sans cohérence avec la conduite. Ce comportement peut venir de la sonde, mais aussi d’un faux contact, d’une poche d’air dans le circuit ou d’un thermostat bloqué. C’est précisément pour cela qu’un contrôle rapide vaut mieux qu’un remplacement à l’aveugle.
Comment la tester proprement
Je ne teste jamais une sonde sur moteur chaud sans précaution. Le circuit de refroidissement est pressurisé, et il suffit d’une mauvaise manipulation pour se brûler ou faire tomber la pression trop vite. Le bon réflexe est simple: moteur froid, véhicule stable, bouchon du vase d’expansion manipulé seulement quand le circuit n’est plus en température.
- Inspecter visuellement le capteur, son connecteur et le faisceau. Je cherche surtout de l’oxydation, un câble cassé ou une fuite au niveau du joint.
- Lire les données en direct avec un outil OBD si on en a un. La température affichée doit évoluer progressivement, sans sauts incohérents.
- Comparer à la température ambiante à froid. Si le moteur est froid depuis plusieurs heures, la valeur lue doit rester proche de l’air extérieur.
- Mesurer à l’aide d’un multimètre si nécessaire. Beaucoup de sondes de ce type sont des NTC, c’est-à-dire des résistances dont la valeur baisse quand la température monte.
- Comparer les valeurs avec la courbe prévue par le constructeur. Sans cette référence, un chiffre brut ne veut pas dire grand-chose.
Si la lecture reste bloquée, saute brutalement ou affiche des valeurs absurdes dès le démarrage, je suspecte soit la sonde, soit le faisceau, soit le connecteur. C’est aussi à ce moment-là qu’on évite les confusions avec le thermostat, le niveau de liquide ou un défaut de ventilation. Une fois le diagnostic posé, le sujet devient très concret: combien l’intervention va réellement coûter.
Combien coûte le remplacement en France
La bonne nouvelle, c’est que la pièce elle-même reste généralement abordable. La mauvaise, c’est que la facture dépend beaucoup de l’accès. Une sonde facile à atteindre près du boîtier de thermostat n’a rien à voir avec un capteur enfoui derrière l’admission ou intégré dans un module de sortie d’eau.
| Poste | Ordre de grandeur | Ce qui fait varier le prix |
|---|---|---|
| Pièce seule | 5 à 30 € | Marque, connecteur, nombre de broches, compatibilité moteur |
| Diagnostic atelier | 30 à 80 € | Temps de recherche de panne, lecture OBD, contrôle du faisceau |
| Main-d’œuvre simple | 40 à 90 € | Accessibilité de la sonde et nécessité ou non de déposer un cache |
| Intervention avec purge et accès difficile | 120 à 250 € | Démontage supplémentaire, purge du circuit, temps de re-remplissage |
| Cas plus complexes | Jusqu’à 300 € et plus | Module intégré, architecture compacte, démontage important |
En pratique, je retiens une règle simple: la sonde n’est pas chère, mais l’accès peut l’être. Si le circuit demande une purge, le temps de travail augmente vite. Et si le boîtier de thermostat est très compact, la facture grimpe plus à cause du démontage que de la pièce elle-même.
Les vérifications que je fais avant de remplacer la sonde
Avant de conclure que la sonde est morte, je vérifie toujours trois choses: le niveau de liquide, l’état du connecteur et la cohérence du thermostat. Un niveau trop bas ou une poche d’air peut fausser la lecture. Un connecteur oxydé peut reproduire exactement les mêmes symptômes qu’un capteur usé. Et un thermostat bloqué peut faire croire à une panne de sonde alors que le vrai problème est ailleurs.
Je regarde aussi si le ventilateur, le fusible et le relais fonctionnent correctement, parce qu’un défaut de commande peut brouiller le diagnostic. Sur certains véhicules, la mesure destinée au calculateur et celle du tableau de bord ne passent même pas par le même élément; c’est un détail qui change tout quand on cherche la panne. Si je devais résumer la méthode en une phrase, ce serait celle-ci: suivre d’abord le boîtier de thermostat, contrôler ensuite le faisceau, puis seulement remplacer la sonde si la mesure ne ment plus.
Ce repérage simple évite les dépenses inutiles et les changements “au hasard”, qui restent l’erreur la plus coûteuse sur un circuit de refroidissement. Quand l’emplacement est bien identifié et que les tests sont cohérents, l’intervention reste le plus souvent rapide et rationnelle. Le plus important, au fond, n’est pas de trouver une pièce cachée, mais de comprendre pourquoi elle envoie une mauvaise information au moteur.
