Le filtre à particules d’un diesel n’est pas une pièce mystérieuse, mais il est souvent caché à l’endroit le moins pratique pour l’apercevoir au premier coup d’œil. Je pars toujours d’une règle simple: il se trouve sur la ligne d’échappement, mais sa position exacte varie selon la motorisation, l’architecture du véhicule et le système de dépollution choisi par le constructeur. Ici, je vous montre comment le localiser, comment le reconnaître sans confusion, et ce que son emplacement change pour l’entretien et la régénération.
Les points essentiels pour localiser le FAP sans vous tromper
- Sur un diesel, le FAP est installé sur l’échappement, le plus souvent entre le moteur et le silencieux, souvent après le catalyseur.
- Selon le modèle, il peut être très proche du turbo ou placé plus bas, sous le plancher.
- Il ressemble à un boîtier métallique volumineux, avec des sondes et parfois de petits tuyaux de pression autour.
- Le distinguer du catalyseur, de la vanne EGR ou du SCR évite de démonter la mauvaise pièce.
- Sa position influence la montée en température, donc la régénération et l’encrassement.
Où le FAP se trouve réellement sur un diesel
Sur un diesel, le filtre à particules est toujours placé sur le circuit d’échappement. Il ne se trouve ni dans le réservoir, ni dans le circuit d’admission, ni dans le moteur lui-même. Son rôle est d’arrêter les suies issues de la combustion avant qu’elles ne soient rejetées dans l’air.
En pratique, je le cherche d’abord côté sortie moteur. Sur beaucoup de voitures, il est monté dans un gros boîtier métallique situé entre le turbo et l’arrière de la ligne d’échappement, parfois juste après le catalyseur, parfois dans un ensemble commun avec lui. D’autres modèles le placent plus bas, sous la caisse, au milieu du véhicule. C’est la raison pour laquelle deux diesels peuvent avoir un FAP très différent visuellement alors qu’ils font exactement le même travail.
| Situation | Ce que cela signifie | Ce que vous voyez |
|---|---|---|

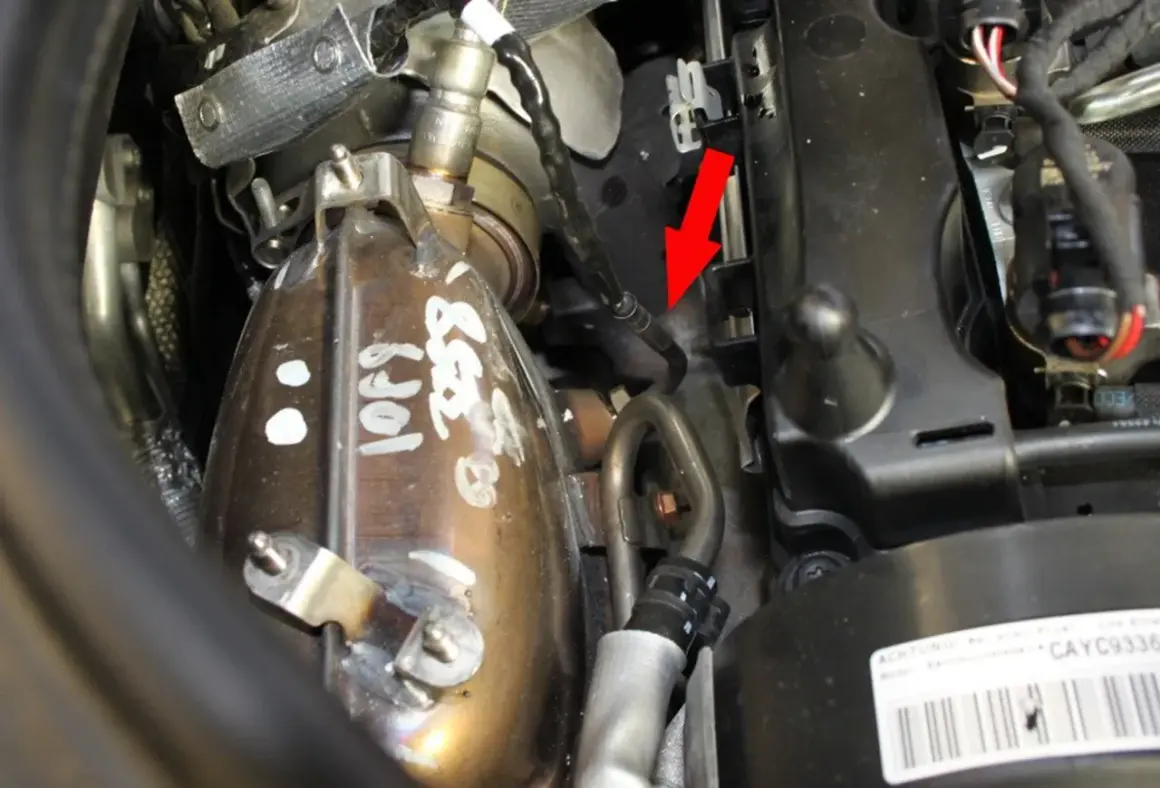

| FAP proche du moteur | Montée en température plus rapide, régénération facilitée | Boîtier situé près du turbo ou du début de la ligne d’échappement |

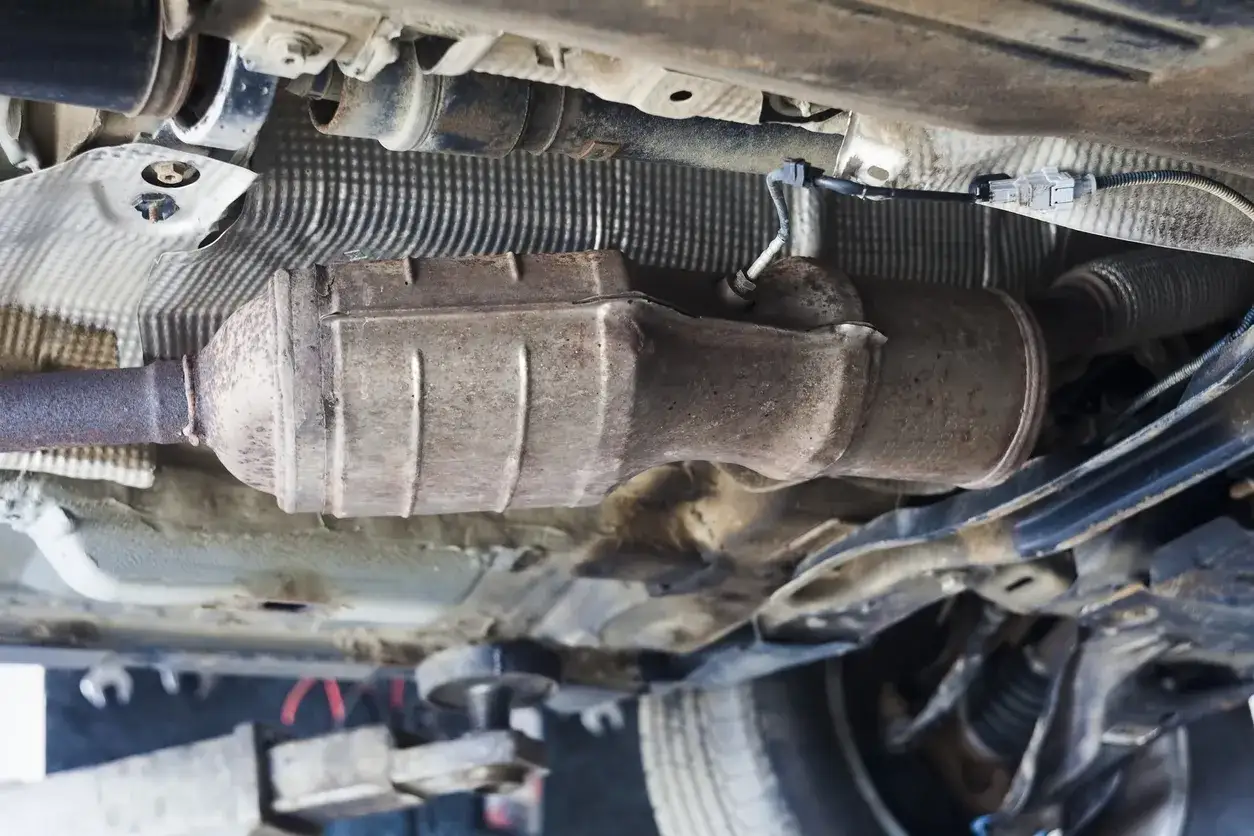

| FAP sous le plancher | Accès plus bas, pièce souvent visible sous la voiture | Gros cylindre ou bloc métallique au centre de la ligne d’échappement |
| Ensemble combiné | Catalyseur et FAP réunis dans un même ensemble compact | Une seule grosse pièce au lieu de deux boîtiers séparés |
Je retiens toujours cette image mentale: on suit le flux des gaz, du moteur vers l’arrière, et le FAP apparaît comme l’un des premiers gros éléments de dépollution. Cette logique de traçage est la plus fiable, et elle évite de confondre la pièce avec un simple silencieux ou un pare-chaleur. La question suivante est alors évidente: pourquoi le constructeur ne le met-il pas toujours exactement au même endroit?
Pourquoi son emplacement varie selon la motorisation
Il n’existe pas une seule implantation du filtre à particules, mais plusieurs architectures. Le choix dépend de la place disponible sous le capot, des contraintes thermiques, du niveau d’émissions visé et de la stratégie de régénération. Sur un système sans additif, le constructeur cherche souvent à rapprocher le FAP du moteur pour que les gaz atteignent plus vite la température nécessaire à la combustion des suies.
Sur les systèmes avec additif, on injecte une substance qui abaisse la température de combustion des suies. Hella rappelle que cette température peut tomber à environ 450 °C sur certaines configurations, ce qui change la logique de montage et la façon dont le filtre se régénère. Cette solution a été utilisée sur plusieurs marques, notamment dans des familles Peugeot et Citroën, mais aussi sur certaines versions Ford, Mazda, Volvo ou BMW.
| Architecture | Emplacement habituel | Conséquence pratique |
|---|---|---|
| Proche moteur | Juste après le turbo ou au début de l’échappement | Le filtre chauffe vite et favorise la régénération passive |
| Sous caisse | Plus bas, au milieu du châssis | Le filtre est plus facile à voir sous le véhicule, mais il dépend davantage de la stratégie moteur |
| Avec additif | Le FAP reste sur l’échappement, avec un réservoir d’additif séparé | La suie brûle plus facilement, ce qui aide les trajets mixtes ou urbains |
Le point important n’est pas seulement la position physique, mais la conséquence thermique de cette position. Plus le filtre est placé près du moteur, plus il peut atteindre la bonne température. Plus il est éloigné, plus le calibrage électronique et, parfois, l’additif, prennent le relais. C’est justement ce qui explique pourquoi il faut le localiser avec méthode, et pas à l’instinct.
Comment le repérer sans se tromper
Quand je dois identifier un FAP, je commence par suivre la ligne d’échappement depuis le turbo. Le filtre ressemble en général à un boîtier métallique plus massif que le reste de la tuyauterie, souvent avec des capteurs vissés dessus et, selon les modèles, de petits tubes de pression reliés à un capteur différentiel.
La méthode la plus simple est la suivante:
- Attendre que l’échappement soit froid avant d’approcher la voiture.
- Repérer la sortie du turbo ou le début de la ligne d’échappement.
- Suivre le premier gros boîtier métallique sur le trajet des gaz.
- Observer la présence de sondes, de câbles et parfois de petites durites de mesure.
- Vérifier le carnet d’entretien ou la documentation du modèle si le montage reste ambigu.
Sur certains véhicules, le FAP est visible uniquement depuis le dessous, avec un pont ou des rampes. Sur d’autres, il peut être partiellement caché par un bouclier thermique. Je conseille de ne jamais se fier à la forme seule: un catalyseur, un FAP ou un bloc combiné peuvent se ressembler beaucoup. Le bon réflexe consiste à suivre la trajectoire des gaz, pas à deviner la pièce au hasard. Cela mène naturellement à la distinction avec les autres éléments antipollution.
Ne pas le confondre avec le catalyseur, l’EGR ou le SCR
La confusion est fréquente, surtout parce que tous ces organes servent à dépolluer le moteur et qu’ils sont souvent regroupés dans la même zone. Pourtant, leur fonction et leur position ne sont pas identiques. Pour un diagnostic rapide, je me sers toujours de ce tableau:
| Élément | Rôle | Emplacement habituel | Risque de confusion |
|---|---|---|---|
| FAP | Retenir les particules de suie | Sur la ligne d’échappement | Confondable avec un gros catalyseur ou un boîtier d’échappement |
| Catalyseur | Transformer certains gaz nocifs | Souvent en amont du FAP, parfois intégré avec lui | Boîtier très proche visuellement du FAP |
| EGR | Recycler une partie des gaz d’échappement vers l’admission | Dans le compartiment moteur | Proximité avec l’échappement, mais ce n’est pas un élément de la ligne elle-même |
| SCR | Réduire les oxydes d’azote avec AdBlue | Souvent plus en aval sur l’échappement | Présence de tuyaux et de capteurs, mais fonction différente |
Sur certains diesels modernes, le catalyseur d’oxydation et le FAP sont même intégrés dans un seul ensemble. Dans ce cas, on ne voit pas deux pièces séparées mais un bloc unique qui cumule plusieurs fonctions. C’est aussi pour cela que je conseille de parler de ligne de post-traitement plutôt que de chercher une seule pièce isolée. Une fois cette logique comprise, on comprend mieux pourquoi l’emplacement du filtre influe directement sur sa régénération.
Ce que sa position change pour la régénération et l’entretien
La position du FAP n’est pas un détail de montage. Elle conditionne la vitesse à laquelle la température monte dans l’échappement, donc la facilité avec laquelle les suies brûlent. Quand le filtre est proche du moteur, la régénération passive est plus simple à déclencher. Quand il est plus éloigné, l’électronique doit davantage compenser par la gestion de l’injection ou par un système à additif.
La logique de régénération est assez simple: le filtre se charge en suies, puis le moteur ou le calculateur organise une montée en température pour les brûler. Les trajets courts, les embouteillages répétés et le roulage au ralenti sont les cas les plus pénalisants, parce qu’ils empêchent l’échappement d’atteindre la bonne température assez longtemps. À l’inverse, une conduite régulière sur route ou autoroute aide beaucoup le système.
Le manuel Mazda indique qu’après un moteur bien chaud, une conduite à vitesse stable pendant 15 à 20 minutes peut suffire à éliminer la matière particulaire sur certains modèles. C’est une bonne illustration de ce que le FAP demande réellement: du temps, de la chaleur et un régime de fonctionnement cohérent. Hella précise aussi qu’en usage routier, la régénération revient souvent tous les 400 à 800 km, selon l’architecture et l’utilisation.
- Si vous faites surtout de la ville, le FAP s’encrasse plus vite.
- Si le témoin s’allume, il faut souvent terminer le cycle de régénération au lieu de couper le moteur trop tôt.
- Si le véhicule utilise un additif, son niveau doit être surveillé séparément.
- Si la saturation progresse trop, une régénération forcée ou un nettoyage en atelier peut devenir nécessaire.
Le bon entretien ne consiste donc pas seulement à savoir où se trouve la pièce, mais à comprendre pourquoi elle est placée là. Cette logique vous évite aussi les erreurs de manipulation les plus courantes.
Les bons réflexes avant d’intervenir vous-même
Avant de regarder sous la voiture, je recommande toujours de respecter une règle simple: moteur froid, véhicule stable, et jamais de travail improvisé sous un cric seul. La ligne d’échappement peut rester brûlante longtemps, et un contact trop tôt avec le FAP ou les éléments voisins peut provoquer une brûlure sérieuse.
Si vous devez inspecter la pièce, utilisez plutôt une rampe, un pont ou des chandelles correctement posées. Ne pulvérisez pas de produit au hasard dans la ligne d’échappement, et ne confondez pas le FAP avec le réservoir d’additif quand le véhicule en est équipé. En cas de voyant persistant, de perte de puissance ou de message d’alerte, je préfère toujours un diagnostic rapide à une tentative de nettoyage approximative.
Un autre point mérite d’être rappelé: sur un diesel, le FAP n’est pas un consommable banal. Quand il est fortement saturé de cendres ou endommagé, il ne se rétablit pas toujours avec un simple trajet plus long. À partir de là, il faut parfois un nettoyage professionnel, voire un remplacement. La meilleure approche reste donc de repérer la pièce correctement, de comprendre son implantation exacte et d’agir au bon moment. C’est ce qui fait la différence entre un simple contrôle visuel et une vraie décision d’entretien.
La réponse rapide à garder en tête quand vous cherchez le FAP
Si je devais résumer l’essentiel en une phrase, je dirais ceci: sur un diesel, le filtre à particules se trouve sur la ligne d’échappement, le plus souvent entre le moteur et la sortie, parfois juste après le catalyseur, parfois un peu plus loin sous la caisse. Son emplacement exact dépend du constructeur, de l’année du véhicule et du type de régénération choisi.
Pour le localiser vite, je pars du turbo, je suis l’échappement, je repère le gros boîtier métallique et je vérifie ensuite la documentation du modèle si l’accès reste ambigu. C’est la méthode la plus fiable pour éviter de confondre le FAP avec un catalyseur, une pièce SCR ou un simple silencieux.
Si vous devez intervenir, gardez trois réflexes en tête: moteur froid, véhicule sécurisé et doute levé par la documentation du véhicule. Sur ce type de pièce, une vérification propre vaut toujours mieux qu’un démontage approximatif.
