Une jauge de carburant qui reste figée, un témoin de réserve qui disparaît ou une aiguille qui tombe à zéro ne renvoie pas toujours à la pompe ou au réservoir. Dans bien des cas, le problème se joue plus haut dans le circuit électrique, parfois sur un simple fusible, parfois sur le combiné d’instruments, la sonde de niveau ou un connecteur oxydé. Je vais aller droit au but: à quoi sert cette protection, comment reconnaître une vraie panne de fusible, comment le contrôler sans erreur et quand il faut arrêter de remplacer des pièces au hasard.
Ce qu’il faut savoir d’emblée
- Le fusible protège le circuit de la jauge et, selon le véhicule, parfois tout le combiné d’instruments.
- Une panne de jauge n’est pas forcément une panne de fusible: la sonde de niveau, le faisceau et le tableau de bord sont aussi en cause.
- Si le fusible saute à nouveau après remplacement, il y a presque toujours un court-circuit ou un défaut de câblage derrière.
- En France, un fusible coûte quelques euros, mais un diagnostic électrique évite des remplacements inutiles bien plus chers.
- Sur diesel moderne, je déconseille de rouler longtemps avec une jauge douteuse: la panne sèche est plus pénalisante qu’on ne l’imagine.
À quoi sert le fusible de la jauge à carburant
Le rôle du fusible est simple: protéger le circuit contre une surintensité. Si un fil se met à toucher la masse, si un composant interne se bloque ou si un court-circuit apparaît, le fusible fond avant que le faisceau ou le module électronique ne chauffe trop. C’est une pièce sacrificielle, pas un correctif de panne.
Sur beaucoup de voitures, ce fusible ne protège pas seulement l’aiguille de carburant. Il alimente aussi le combiné d’instruments, c’est-à-dire le bloc qui regroupe compteur, voyants et affichage. Les manuels Ford montrent d’ailleurs que, selon les versions, la jauge dépend souvent du même circuit que le tableau de bord, sans qu’il existe toujours un fusible nommé explicitement “jauge”.
Concrètement, si ce fusible est coupé, la jauge peut rester éteinte, figée à vide ou à plein, et certains témoins liés au tableau de bord peuvent devenir incohérents. Une fois ce rôle compris, on repère beaucoup mieux les symptômes qui trahissent vraiment un fusible grillé.
Les signes qui font penser à un fusible grillé
Je commence toujours par distinguer une panne franche d’une panne intermittente. Un fusible grillé coupe généralement l’alimentation d’un coup, alors qu’une sonde fatiguée ou un mauvais contact produit plutôt des lectures erratiques.
| Symptôme observé | Ce que cela suggère | Premier contrôle à faire |
|---|---|---|
| Jauge complètement morte dès la mise du contact | Coupure d’alimentation du circuit, fusible possible | Fusible, alimentation du combiné, masse |
| Aiguille bloquée sur vide ou plein sans bouger | Sonde de niveau, faisceau ou combiné d’instruments | Contrôle du signal et des connecteurs |
| Affichage qui revient par intermittence après avoir tapé sur le tableau de bord | Mauvais contact ou soudures fatiguées dans le combiné | Connecteurs, bloc compteur, alimentation |
| Témoin de réserve absent alors que le réservoir est presque vide | Défaut de la partie mesure ou du tableau de bord | Fusible si d’autres fonctions sont touchées, sinon sonde |
| Plusieurs voyants ou fonctions de bord perturbés en même temps | Alimentation commune du tableau de bord ou problème de boîtier électronique | Fusible du combiné, boîtier de servitude, diagnostic |
Je me méfie surtout d’un symptôme isolé sur une seule jauge. Si tout le reste du tableau de bord fonctionne parfaitement, le fusible n’est pas forcément le coupable principal. À l’inverse, si plusieurs affichages tombent ensemble, la piste électrique devient nettement plus crédible.
Le bon réflexe, ensuite, consiste à localiser le bon fusible sans se tromper de boîte ni d’ampérage.
Comment trouver le bon fusible sans se tromper
Je conseille de partir du manuel du véhicule, pas d’une supposition. Selon le modèle, le fusible peut se trouver dans la boîte de l’habitacle ou dans celle du compartiment moteur, et son intitulé varie: instrument cluster, meter, gauges, parfois fuel pump selon l’architecture électrique.
- Coupez le contact et retirez la clé ou éloignez la carte si le véhicule en utilise une.
- Attendez quelques minutes que les calculateurs se mettent au repos.

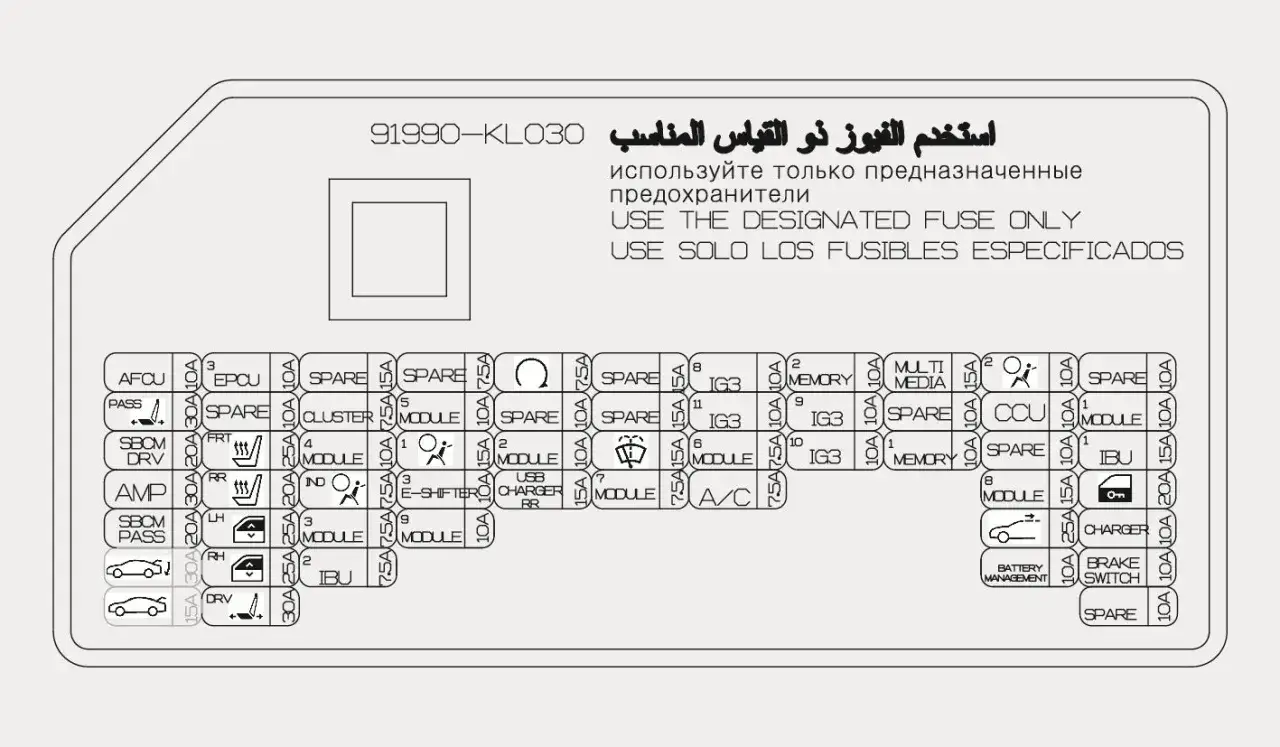

- Ouvrez la boîte à fusibles concernée et repérez le schéma sur le couvercle ou dans le manuel.
- Retirez le fusible avec la pince prévue à cet effet, puis inspectez le pont métallique à l’intérieur.
- Testez-le au multimètre en mode continuité si l’état visuel n’est pas assez clair.
- Remplacez-le uniquement par un fusible du même ampérage et du même format.
Le point le plus important, et je le répète parce qu’il évite beaucoup de dégâts: on n’augmente jamais l’ampérage pour “tenir plus longtemps”. Si le fusible regrille, il protège probablement un défaut réel. Forcer avec une valeur supérieure peut transformer une simple panne électrique en faisceau abîmé, voire en module électronique endommagé.
Si le remplacement ne change rien ou si le fusible saute à nouveau, il faut sortir du réflexe “fusible” et regarder le reste du circuit. C’est là que le diagnostic devient utile.
Quand la panne vient d’ailleurs
Le fusible n’est qu’un maillon. Une jauge de carburant dépend aussi d’une sonde, d’un faisceau, d’une masse et parfois d’un calculateur de bord. Le manuel Toyota rappelle d’ailleurs que l’aiguille réagit à la résistance envoyée par la sonde de niveau: si cette résistance devient incohérente, l’affichage suit mal, même avec un fusible intact.

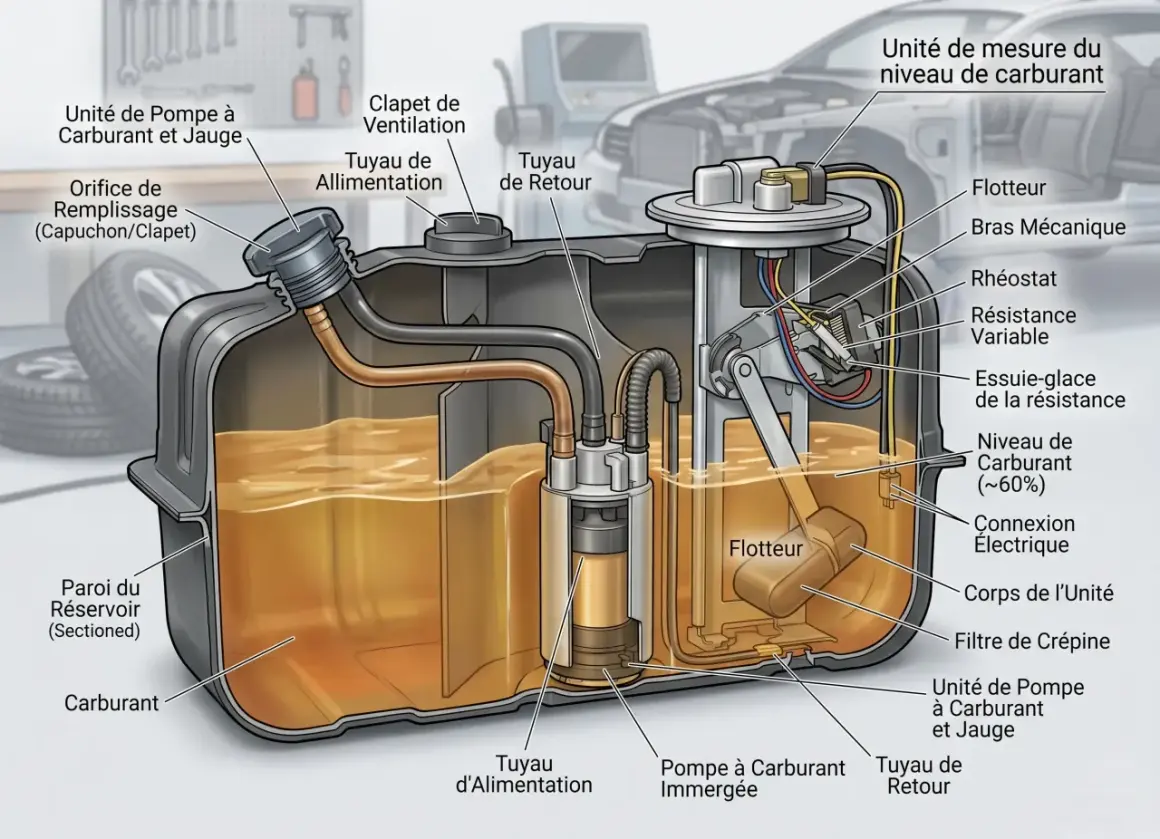

- La sonde de niveau: composée d’un flotteur et d’un rhéostat, elle mesure la hauteur de carburant. Si le flotteur se bloque ou si la piste résistive s’use, la lecture devient fausse.
- Le faisceau électrique: un fil coupé, une prise desserrée ou une oxydation au niveau du réservoir provoquent souvent une panne intermittente.
- Le combiné d’instruments: si l’affichage ou l’aiguille a un défaut interne, la jauge peut rester bloquée malgré une sonde correcte.
- Le module électronique de carrosserie: sur les voitures récentes, il peut gérer la transmission de l’information entre le réservoir et le tableau de bord.
Quand on connaît ces causes, on comprend mieux pourquoi le coût varie autant d’un véhicule à l’autre.
Combien ça coûte en France et quand confier la panne au garage
Les prix dépendent surtout de l’accès au composant et de la place occupée par la sonde dans le réservoir. Sur beaucoup de modèles, la sonde est intégrée au module de pompe, ce qui fait grimper la facture par rapport à un simple fusible.
| Intervention | Ordre de prix en France | Commentaire |
|---|---|---|
| Fusible de remplacement | 1 à 5 € | Pièce peu chère, mais à ne changer qu’après avoir identifié la cause |
| Contrôle rapide en autonomie | 0 € | Test visuel + multimètre, si vous êtes à l’aise avec l’électricité auto |
| Diagnostic en garage | 30 à 80 € | Utile si la panne est intermittente ou si plusieurs fonctions sont touchées |
| Réparation de faisceau ou connecteur | 60 à 150 € | Le coût varie selon le temps de recherche et l’accessibilité |
| Sonde de niveau ou module de pompe | 100 à 350 € | Souvent plus cher sur les véhicules où il faut déposer le réservoir |
| Réparation du combiné d’instruments | 80 à 300 € ou plus | Très variable selon la marque, l’électronique embarquée et la reprogrammation |
Je recommande le garage dans trois cas: si le fusible saute à nouveau, si plusieurs voyants du tableau de bord déraillent en même temps, ou si la sonde est intégrée à un module difficile d’accès. Dans ces situations, insister seul revient souvent plus cher que de faire un vrai diagnostic une bonne fois.
Une fois la panne réparée, le plus utile est de verrouiller quelques habitudes pour ne pas la revoir.
Les réflexes qui évitent de revoir la même panne
- Ne remplacez jamais un fusible par un modèle plus fort “pour essayer”.
- Évitez l’humidité dans la boîte à fusibles et traitez vite toute infiltration d’eau.
- Après une intervention près du réservoir, vérifiez toujours les connecteurs et le passage du faisceau.
- Si la jauge devient incohérente par temps de pluie ou après lavage, pensez à l’oxydation d’une prise ou à une masse faible.
- Ne vous fiez pas aveuglément à l’autonomie calculée si l’affichage de carburant a déjà montré des signes d’instabilité.
- Sur diesel, gardez une marge de sécurité plus large qu’en essence si le niveau réel vous semble douteux.
Je retiens une règle simple: commencer par le fusible, oui, mais ne pas s’y arrêter si le symptôme revient ou si l’affichage du tableau de bord donne des incohérences plus larges. Dans ce cas, le problème n’est plus un consommable électrique banal, c’est un défaut de circuit qu’il faut traiter à la source.
